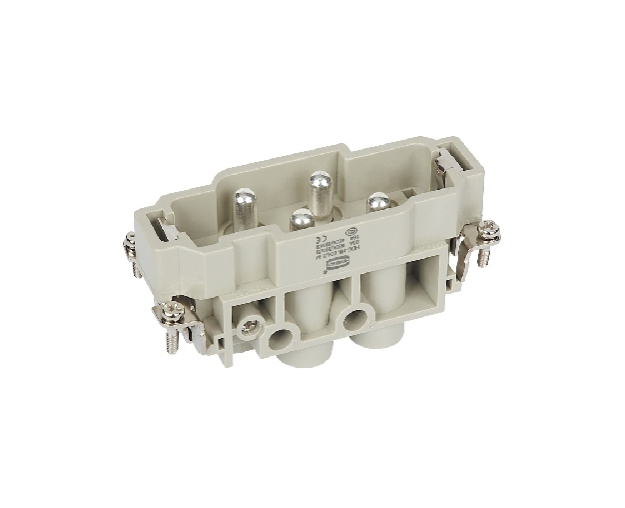

HK-004/0-M
型號：HK-004/0-M
貨號：2120042101
是否需要另外訂購冷壓針：否
產品部位：插芯
產品簡介：4芯 80A 690V
資料下載：
HK-004/0-M
產品詳情
| 插芯 | |||||||||||||||
| 接插件針數 | 4/0+PE | ||||||||||||||
| 電力區 | |||||||||||||||
| －額定電流 | 80A | ||||||||||||||
| －額定電壓 | 830V | ||||||||||||||
| －額定脈沖電壓 | 8KV | ||||||||||||||
| －污染程度 | 3 | ||||||||||||||
| 信號區 | |||||||||||||||
| －額定電流 | 16A | ||||||||||||||
| －額定電壓 | 400V | ||||||||||||||
| －額定脈沖電壓 | 6KV | ||||||||||||||
| －污染程度 | 3 | ||||||||||||||
| 按照UL/CSA的額定電壓 | 600/300V | ||||||||||||||
| 絕緣電阻 | ≥1010Ω | ||||||||||||||
| 材料 | 聚碳酸酯 | ||||||||||||||
| 工作溫度范圍 | -40℃...+125℃ | ||||||||||||||
| 阻燃等級（UL94） | V0 | ||||||||||||||
| 可拔插次數 | ≥500 | ||||||||||||||
| 插針 | |||||||||||||||
| 電力區 | |||||||||||||||
| -材料 | 銅合金 | ||||||||||||||
| -表面處理 | 鍍銀 | ||||||||||||||
| -接觸電阻 | ≤0.3mΩ | ||||||||||||||
| -螺釘連接 | |||||||||||||||
| -mm2 | 1.5-16mm2 | ||||||||||||||
| 擰緊力矩 |
|
||||||||||||||
| -剝線長度 | 14mm | ||||||||||||||
| 信號區 | |||||||||||||||
| -材料 | 銅合金 | ||||||||||||||
| -表面處理 | 鍍銀 | ||||||||||||||
| -接觸電阻 | ≤1mΩ | ||||||||||||||
| -螺釘連接 | |||||||||||||||
| -mm2 | 0.5-2.5mm2 | ||||||||||||||
| -AWG | 20-14 | ||||||||||||||
| -擰緊力矩 | 0.5Nm | ||||||||||||||
| -剝線長度 | 7.5mm | ||||||||||||||
